笔记本拆机准备与连接器识别

第六章：笔记本的拆卸与组装

首先我们需要知道，拆卸笔记本电脑是有风险的，几乎每一个品牌都会提醒你，因自行拆卸造成的故障均在不保修范围内。这是因为笔记本电脑体积小巧，构造非常精密，如果贸然拆卸，很可能会导致笔记本电脑不能工作或者损坏部件。

但是学会拆卸笔记本电脑也有好处：

一、 它可以帮助你判断笔记本电脑的质量。笔者拆过一些笔记本电脑，但凡一线品

牌的笔记本电脑，内部总是整整齐齐，各种部件和走线都透着精致，而其他一些品牌，要么连线飞渡南北，要么做工粗糙。质量的高下，由此可见一斑。

二、 通过拆卸笔记本电脑，了解笔记本的结构，有助于打破对笔记本电脑的神秘

感。笔记本需要简单的升级或者遇到一些小故障，就不必假手于人。另外拆开笔记本电脑后，你就会发现它虽然精密，但是在结构上与台式机并无二致，如果里面的各种部件能够在市场上出售，相信自己组装一台笔记本电脑绝对不是难事。

三、 就是可以通过拆卸笔记本电脑来帮助电脑除尘，清理出风口，以帮助电脑更好

地散热降温。

第一节：拆机的规范操作

一、 拆机前的准备

如果你对要拆的这款笔记本了解的并不多，拆解前，建议首先查看随机附带的说明手册，查看机器各个部件的位置；然后上网查看相关拆机教程，熟悉这台机器的拆机流程及提供拆机手册供用户下载，这些其中可能存在的一些难点。少数笔记本厂商的官方网站，手册会对拆机有莫大的帮助。

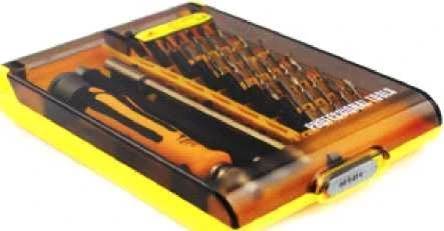

另外就是拆机套装、硅脂、拆机片、皮老虎、刷子、胶布或螺丝盒等一系列的拆机过程中需要用到的工具啦。

二、 拆机操作

在这里需要给大家强调正确的拆机规范：

1. 拆机前需要检查一下机器整体有没有什么问题，如有划痕、损伤、螺丝缺失等问题需要先跟机主进行确认，说明。

2. 拆机的第一步是拆下电池，之后需要长按电源键（5 秒左右）将其中的静电放出，以防出现静电引起的意外。

3. 拆卸机器的时候留意螺丝的位置、大小以及一些特别的部分，记下这些易错点，为之后装机做好准备。

4. 关于螺丝的问题，长短不一的纏丝千万不要乱用，建议一开始可以用大的透明胶来 copy 出螺丝的分布，或者可以边拆边拍照，这样不会出现螺丝错位等问题。但要在拆机过程中注意看管好这张“宝贵”的胶布。

5. 个别部位拆不开时要观察，仔细检查有没有暗扣，商标跟保修标签下还有没有螺丝，千万记住不能用蛮力拆，大力是出不了奇迹的。一般新机拆起来难度会大很多，只要拆过几次的机器就好拆了。

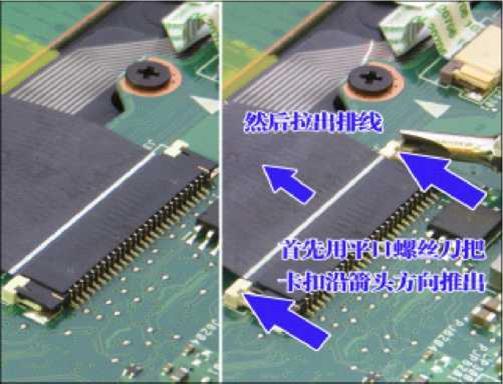

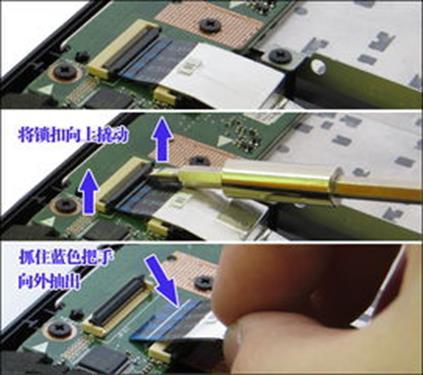

6. 关于排线的问题，大家应该做到拿时谨慎，观察好拆下的方法后再动手，关于几种常见的排线如下，供大家熟悉下，以后操作时请按照下述方法正确行为：− 锁扣压线接口− 暗扣压线接口常见于：键盘、触控板、指纹识别等

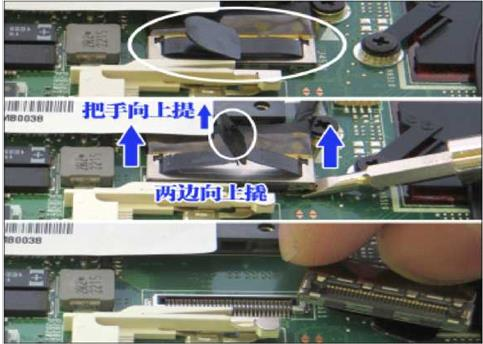

• 把手提拉式接口常见于：屏线与主板的连接

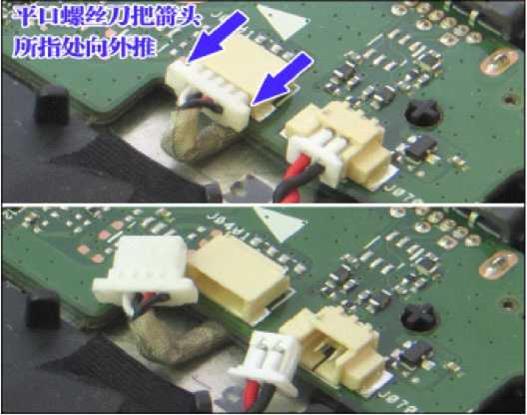

− 插座式接口：

常见于：风扇、纽扣电池等与主板的连接

• 压扣式接口常见于：笔记本内置电池与主板的连接− 压槽式接口常见于：苹果笔记本内部各类排线连接，部分高端超极本（如联想 YOGA)

来源：四川大学飞扬俱乐部《维修手册》PDF 第 131-134 页（印刷页 130-133）。
